NPR Tree 工作流¶
1. 基本概念¶
NPR Tree 是挂在普通物体材质之后进行颜色后处理的节点树，能够以颜色的形式对着色器的输出进行风格化处理。
2. 挂接方式¶
-

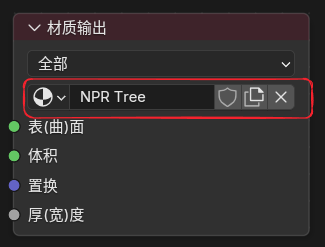

在普通物体材质中保留正常的
Material Output和基础表面着色。 -
选中
Material Output节点。 -
在它的
NPR Tree属性里新建或指定一个节点组。
- 需要编辑这棵树时，在 Shader Editor 顶部把
Shader Type切到NPR。
3. 说明¶
-
材质的渲染方式需要设置为
抖动（延迟渲染） -
可以使用
Ctrl + Tab在物体和 NPR 之间快速切换 -
当前
NPR Tree使用的动作可在Material Properties > Animation > NPR Tree Action查看、切换或新建；这个槽位与普通材质动作分开管理
4. 主要 NPR 节点¶
除了下面这些专用 NPR 节点以外，Curvature、Raycast 和 GLSL Function 现在也可以直接在 NPR Tree 中使用。
NPR Input¶
作用¶
读取 NPR 渲染阶段提供的输入缓冲。
输出¶
-
Combined Color：合成之后的最终颜色 -
Diffuse Color：漫反射颜色 -
Diffuse Direct：漫反射直接光 -
Diffuse Indirect：漫反射间接光（光线追踪、探针） -
Specular Color：高光颜色 -
Specular Direct：高光直接光 -
Specular Indirect：间接反射 -
Position：世界空间位置 -
Normal：法线
这些输出本质上更接近图像句柄 / 纹理句柄，适合继续交给 Image Sample 做邻域采样，或接到支持这类输入的 NPR 节点上继续处理。
NPR Refraction¶
作用¶
读取折射相关缓冲，类似 Screenspace Info。
参考 Screenspace Info 节点的使用说明。
输出¶
-
Combined Color：折射事件的最终颜色 -
Position：折射位置的世界坐标
Image Sample¶
入口¶
Add > Utilities > Image Sample
输入输出¶
-
输入：
Image（图像句柄）、Offset（采样偏移） -
输出：
Color（采样结果颜色）
作用¶
对 NPR Input / NPR Refraction 之类输出的图像句柄做采样。
偏移模式¶
-
View：按视空间偏移 -
Pixel：按像素偏移

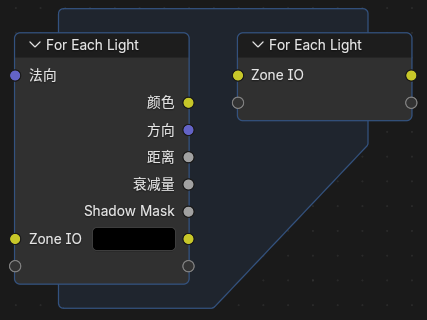

For Each Light¶
入口¶
Add > Utilities > For Each Light
说明¶
它会按当前影响表面的灯光逐个执行内部逻辑，每次循环输出一个灯光的信息。
使用参考
内置可用信息¶
For Each Light Input 当前提供：
-
输入：
Normal（表面法线） -
输出：
Color（灯光颜色）、Direction（灯光方向）、Distance（灯光距离）、Attenuation（灯光衰减）、Shadow Mask（阴影遮罩）

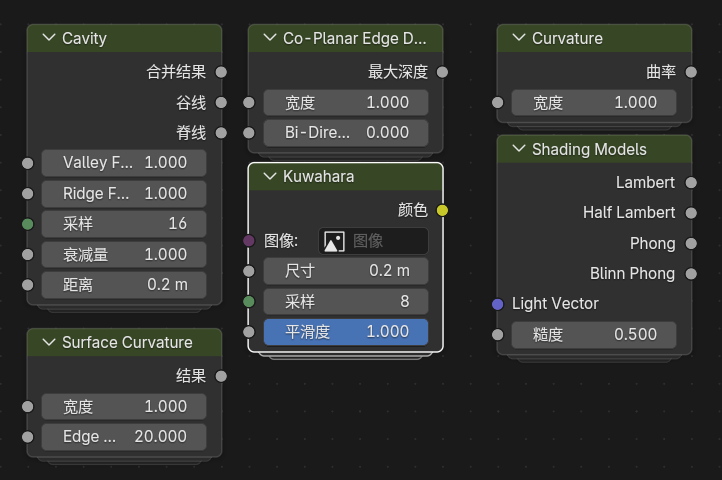

内置 NPR 节点组资产¶
当前版本已经把 Blender 4.4 NPR 版本中的一批常用节点组，迁移并整理成了 5.1 可用的资产包。
当前内置的主要节点组¶
-
Cavity -
Co-Planar Edge Detection -
Curvature -
Kuwahara -
Shading Models -
Surface Curvature
资产说明¶
-
这些节点组已经按 Blender 5.1 的格式迁移。
-
由于重复区域节点名称修改了，4.4 NPR Prototype 的工程需要自己重新连接区域相关节点。
Eevee 专用
NPR Tree 当前仅支持 Eevee，不支持 Cycles。
